מערכת מיזוג האוויר המתגברת על מרחק זריקת האוויר באמצעות ג'טים
דופלקס גג ברעננה בשטח כולל של 140 מ״ר בשתי קומות ובתוספת מרפסות בשטח 60 מ״ר. קומת הכניסה משמשת כקומה ציבורית שבה סלון שאליו צמודה מרפסת אירוח, מטבח, פינת אוכל ושירותי אורחים וכן, מצויים בה חדר מאסטר הורים וחדר עבודה. בקומה העליונה, ישנן שתי סוויטות ילדים, חדר שירות ומרפסת גג. הדופלקס עוצב בגוונים מונוכרומטיים אך עם זה תוך הקפדה על אווירה חמה ונעימה.
עיצוב פנים
פנינית שרת אזולאי
קבלן
שמעון טובול, T.S .שירותי בנייה
תכנון מערכת מיזוג האוויר
מיזוג פלוס בע״מ
התקנת המערכת
מיזוג פלוס בע״מ
צילום
איתי בנית
אתגר אחד, נבע מהקצאת מקום קטן יחסית על גג הבניין המשותף למנוע אחד בלבד. האתגר השני, היה להתגבר על מרחק זריקת האוויר לפיזור הומוגני ויעיל של אוויר בחלל הציבורי ששטחו גדול יחסית מבלי לבצע הנמכות תקרה.

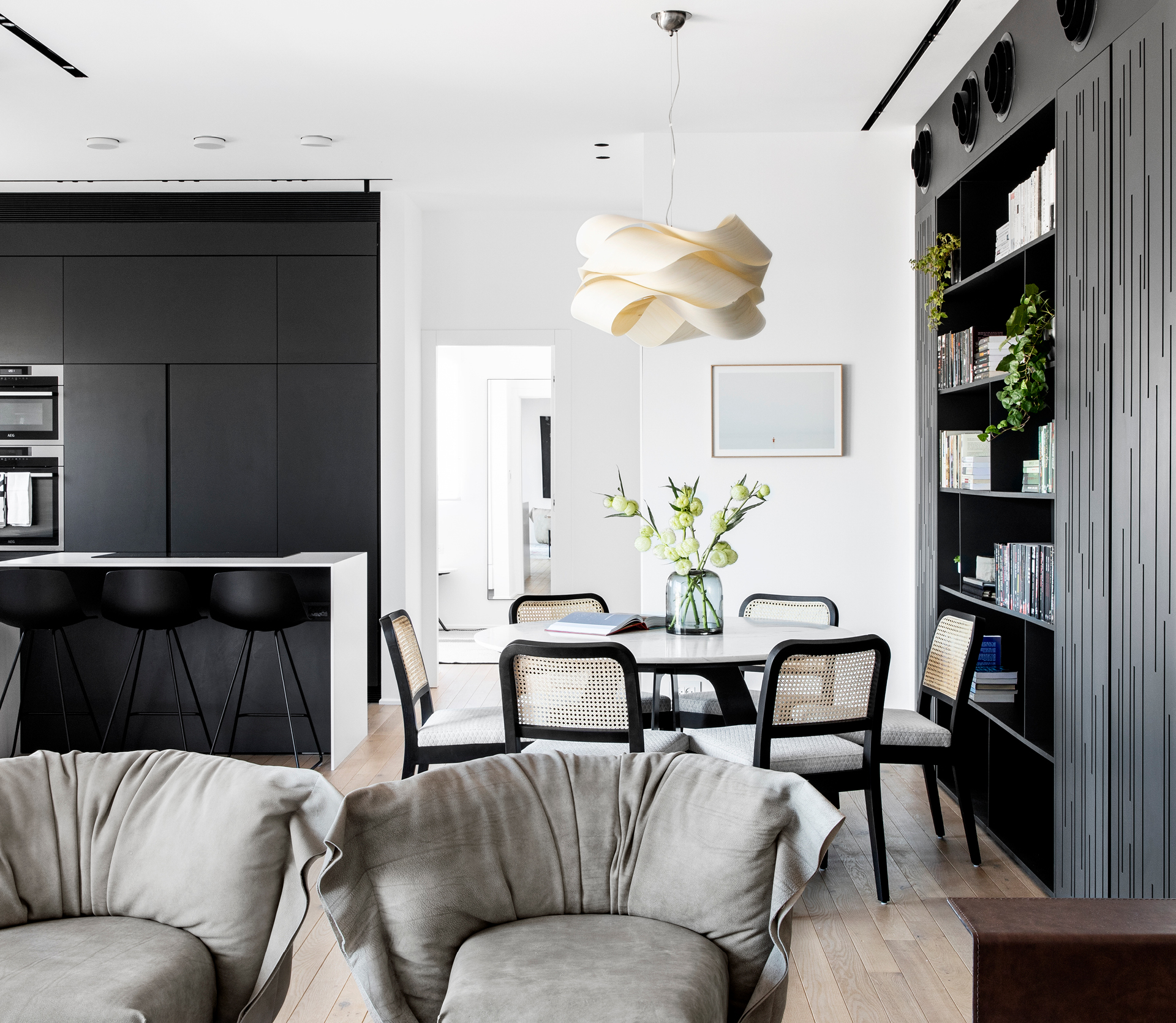

בדופלקס תוכננה מערכת מיזוג אוויר באפן כזה שכל אזור וחדר מקבלים יחידת פנים משלהם עם הפעלה נפרדת ושליטה בטמפרטורה. לצורך כך, נעשה שימוש במערכת VRV של דייקין עם הטמעת יחידות פנים בכל חלל. בקומה הציבורית, הוטמעו שתי יחידות פנים. האחת, מעל ארונות המטבח ואילו השנייה, בהנמכת תקרה בשירותי האורחים. במטבח, שולב גריל דקור כחלק מהנגרות בחלק העליון של ארון הקיר ואילו עבור הסלון ופינת האוכל, פיזור האוויר מתבצע באמצעות ג'טים הנטמעים בצורה דקורטיבית בחלק העליון של נגרות ארון הקיר והנישה. הג'טים, מהווים פתרון אסתטי ויעיל לזריקה רחוקה של אוויר בצורה הומוגנית. יניקת האוויר באזור המטבח מתבצעת דרך צוקל במטבח המצוי במפלס הרצפה דרך פלנום שעובר בגב הארון. בחלל הסלון ופינת האוכל, יניקת האוויר מתבצעת דרך פיר אוויר חוזר המצוי בתוך ארון הנישה דרך גריל דקורטיבי המצוי בחזית ארונות הנישה. בחדר מאסטר הורים ובחדר העבודה, ישנה יחידת פנים הממוקמת מעל הארון תוך ניצול עומק הארון להטמעת היחידה. אספקת האוויר מתבצעת דרך גריל המשולב בנגרות הארון. יניקת האוויר החוזר מתבצעת דרך צוקל במפלס הרצפה. בסוויטות הבנות שבקומת המגורים, הוטמעו יחידות הפנים מעל ארונות הקיר בשילוב גריל אספקת אוויר בנגרות ואוויר חוזר דרך הצוקל. על מנת להימנע מהפרשי טמפרטורה בחלל המדרגות ובפרוזדור הקומה השנייה, שבהם מתרכז האוויר החם העולה כלפי מעלה, מוקמה יחידת פנים בתוך נישה בפרוזדור המפזרת אוויר מתוך תריסי דקור בנגרות. גם כאן, יניקת האוויר החוזר מתבצעת דרך צוקל במפלס הרצפה. כל הגישות ליחידות הפנים מתבצעות דרך פרטים בתקרות הארונות הכפולות בהן מוקמו היחידות. על מנת להימנע מנזילות מים בתוך הארונות, נעשה שימוש בחיבור ניקוז בצנרת מסוג CPVC בהדבקה, דבר שמונע הצטברות ונזילות של מים וכן הזעה של צנרת הניקוז.
